■概述
SCB系列電位計變送器是在自動化控制系統中對電位計輸出信號進行變送的儀表，可與多種量程的電位器配合，取回參數信號，變送傳輸，滿足用戶在控制室對工業控制設置參數的需求，提高設置參數的方便性。廣泛應用于機械、電氣、電力等領域的信號設置、PLC、DCS等工業控制系統。

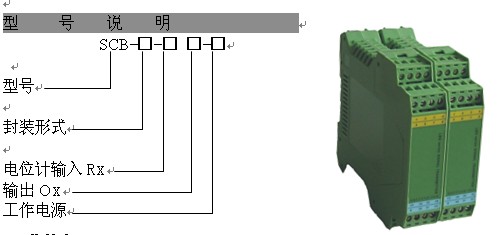

■型號規格
訂貨信息：
|
規格 |
訂貨號 |
|
C型封裝，1路0~1KΩ輸入，對應2路0~20mA輸出，光電隔離，24VDC電源 |
SCB-C-R1O3-P2 |
|
C型封裝，1路0~5KΩ輸入，對應2路0~20mA輸出，光電隔離，24VDC電源 |
SCB-C-R2O3-P2 |
|
C型封裝，1路0~10KΩ輸入，對應2路0~20mA輸出，光電隔離，24VDC電源 |
SCB-C-R3O3-P2 |
|
C型封裝，1路0~1KΩ輸入，對應2路0~10V輸出，光電隔離，24VDC電源 |
SCB-C-R1O2-P2 |
|
C型封裝，1路0~10KΩ輸入，對應2路0~10V輸出，光電隔離，24VDC電源 |
SCB-C-R3O2-P2 |
|
C型封裝，特殊規格 |
定制 |
■特點
● 輸入：電位計信號輸入，0~1KΩ、0~5KΩ、0~10KΩ、特殊值，光電隔離
● 精度：≤±0.2%RO
● 隔離方式：輸入、輸出、電源完全隔離，抗干擾能力強
● 輸出：2路0~20mA或0~10V電壓輸出
● 額定工作電源：24VDC
● 體積輕巧、外形美觀、35mm標準導軌安裝、裝卸方便
■技術參數
|
精度 |
≤±0.2%RO |
|
輸入測量 |
電位計信號輸入，可訂制特殊規格 |
|
線性度 |
≤±0.1%RO |
|
滿刻度校準 |
≤20%RO |
|
零點校準 |
≤10%RO |
|
隔離強度 |
AC1500V(rms)/min 電源、輸入、輸出1、輸出2四方完全隔離 |
|
工作電源 |
DC24V±10% |
|
電源消耗 |
AC約4VA,DC約4W |
|
響應時間 |
≤400msec. |
|
工作環境 |
-10~60℃/小于95%相對濕度（無冷凝狀態） |
|
貯存環境 |
-20~70℃/小于70%相對濕度 |
|
輸出波紋 |
≤0.2%R.O.(峰峰值) |
|
輸出負載 |
0~10Vdc(負載電阻＝輸入電壓/10mA)；4~20mA(負載電阻＝10V/輸出電流) |
|
外殼材質 |
ABS防火材料 |
|
安裝方式 |
35mm標準導軌 |
|
外型尺寸 |
100（L）×22（W）×112（H）mm |
|
重量 |
約200克 |

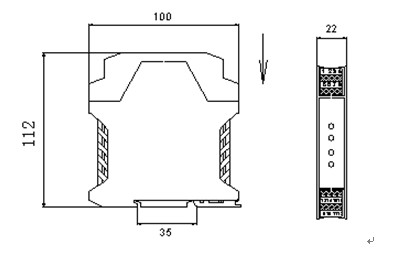

■外型尺寸

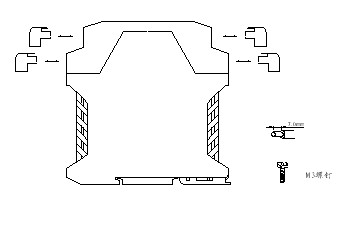

■接線
●儀表接線采用可拆卸的接線端子,方便靈活使用;
●導線采用截面積0.5~2.5平方毫米多束或單股電纜；
●導線裸露長度約為7mm，由M3螺釘鎖緊。

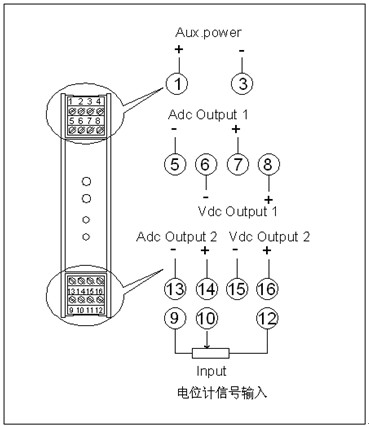

■ 接線圖
● 輔助電源（1+，3-）端子，24VDC
● 輸入：SLDRL-C型電位計信號輸入（9，10，12）端子
● 輸出1：直流電流信號Adc(7+,5-)端子
直流電壓信號Vdc(8+,6-)端子
● 輸出2：直流電流信號Adc(14+,13-)端子
直流電壓信號Vdc(16+,15-)端子

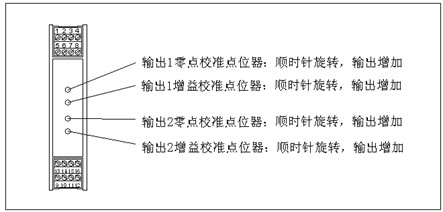

■校準微調

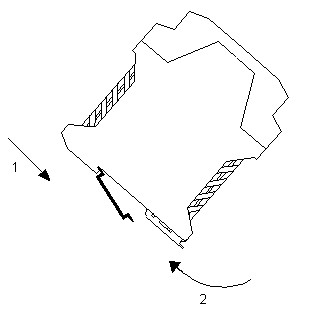

安裝
采用DIN35mm標準導軌安裝
● 將儀表上端卡在導軌上；
● 再把將儀表下端推進導軌。
■拆卸
● 用螺絲刀（刀口寬度≤6mm）插入儀表下端的金屬卡鎖；
● 螺絲刀向上推，把金屬卡鎖向下撬；
● 儀表向上拉出導軌。
|
