■概述
SCB系列模擬量（電壓型）信號隔離器是在自動化控制系統中對0~10V工業信號進行隔離的儀表，可與多種工業傳感器配合，取回參數信號，隔離傳輸，滿足用戶在監控室監視遠程數據采集的需求，提高系統的抗干擾能力。廣泛應用于機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的信號傳輸轉換、PLC、DCS等工業測控系統，用來完善和補充系統模擬I/O插件功能，增加系統適用性和現場環境的可靠度。

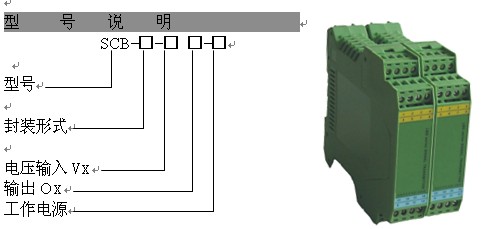

■型號規格
訂貨信息：
|
規格 |
訂貨號 |
|
C型封裝，1路0~10V輸入，對應2路0~10V輸出，光電隔離，220VAC電源 |
SCB-C-V4O2-P4 |
|
C型封裝，1路0~10V輸入，對應2路0~10V輸出，光電隔離，24VDC電源 |
SCB-C-V4O2-P2 |
|
C型封裝，特殊規格 |
定制 |
■特點
● 輸入：直流電壓，0~10V范圍，光電隔離
● 精度：≤±0.2%RO
● 隔離方式：輸入、輸出、電源完全隔離，抗干擾能力強
● 輸出：2路0~10V電壓輸出
● 額定工作電源：220VAC/24VDC（按訂貨型號而定）
● 體積輕巧、外形美觀、35mm標準導軌安裝、裝卸方便
■技術參數
|
精度 |
≤±0.2%RO |
|
輸入測量 |
直流電壓0~10V，可訂制特殊規格 |
|
線性度 |
≤±0.1%RO |
|
滿刻度校準 |
≤20%RO |
|
零點校準 |
≤10%RO |
|
隔離強度 |
AC1500V(rms)/min 電源、輸入、輸出1、輸出2四方完全隔離 |
|
工作電源 |
AC/DC24~265V±10% |
|
電源消耗 |
AC約4VA,DC約4W |
|
響應時間 |
≤400msec. |
|
工作環境 |
-10~60℃/小于95%相對濕度（無冷凝狀態） |
|
貯存環境 |
-20~70℃/小于70%相對濕度 |
|
輸出波紋 |
≤0.2%R.O.(峰峰值) |
|
輸出負載 |
0~10Vdc(負載電阻＝輸入電壓/10mA)；4~20mA(負載電阻＝10V/輸出電流) |
|
外殼材質 |
ABS防火材料 |
|
安裝方式 |
35mm標準導軌 |
|
外型尺寸 |
100（L）×22（W）×112（H）mm |
|
重量 |
約200克 |

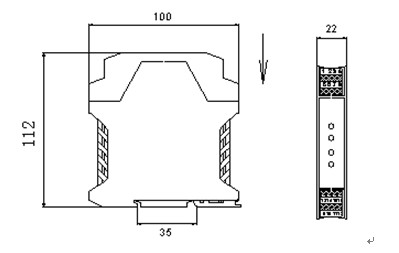

■外型尺寸

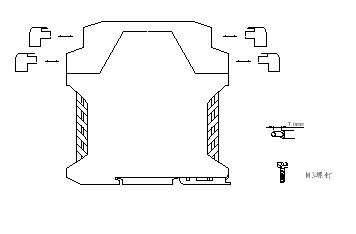

■接線
●儀表接線采用可拆卸的接線端子,方便靈活使用;
●導線采用截面積0.5~2.5平方毫米多束或單股電纜；
●導線裸露長度約為7mm，由M3螺釘鎖緊。

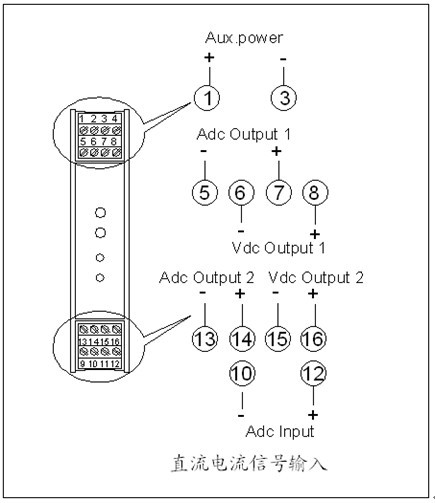

■ 接線圖
● 輔助電源（1+，3-）端子，220VAC/24VDC（按訂貨型號而定）
● 輸入：直流電流信號輸入Adc（12+，10-）端子
● 輸出1：直流電流信號Adc(7+,5-)端子----無輸出、端口預留
直流電壓信號Vdc(8+,6-)端子
● 輸出2：直流電流信號Adc(14+,13-)端子----無輸出、端口預留
直流電壓信號Vdc(16+,15-)端子

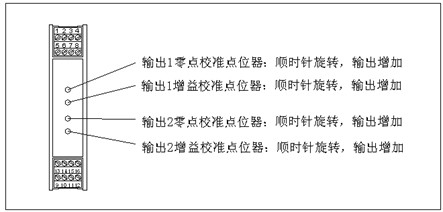

■校準微調

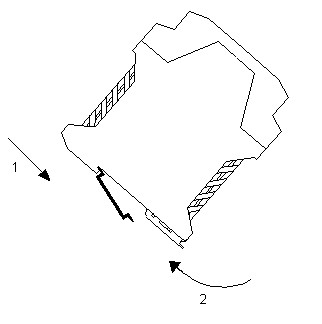

安裝
采用DIN35mm標準導軌安裝
● 將儀表上端卡在導軌上；
● 再把將儀表下端推進導軌。
■拆卸
● 用螺絲刀（刀口寬度≤6mm）插入儀表下端的金屬卡鎖；
● 螺絲刀向上推，把金屬卡鎖向下撬；
● 儀表向上拉出導軌。
|
