產品概述

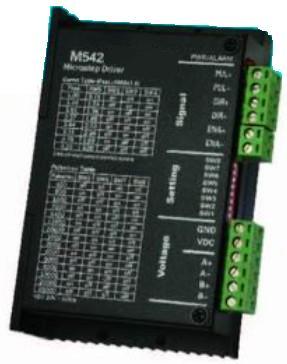

SC_M542型驅動器，是我司推出的具有更高性價比優勢的步進電機驅動器，大幅度降低了電機運行時的發熱和噪聲，具有更高的運行平穩性。其主要用于驅動42、57型兩相混合式步進電機。本驅動器工作電源為直流供電，建議工作電壓范圍為24VDC－36VDC，建議典型工作電壓為36VDC，工作電壓保護工作范圍：20VDC--50VDC。
型號：SC_M542兩相步進驅動器
特性:
· 平均電流控制，兩相正弦電流驅動輸出
· 單相直流24~50VDC供電
· 光電隔離信號輸入/輸出
· 有過壓、欠壓、過流、相間短路、過熱保護功能
· 十五檔等角度恒力矩細分和自動半流功能
· 八檔輸出相電流設置
· 單/雙脈沖控制
· 高啟動轉速
主要應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、噴繪機、切割機、激光加工、數控機床、電子半導體和自動裝配設備等。在用戶期望低成本、低噪聲、高速度的設備中應用效果特佳。
驅動器功能說明
|
驅動器功能 |
操作說明 |
|
微步細分?jǐn)?shù)設定 |
由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有15檔微步細分。
用戶設定微步細分時，應先停止驅動器運行具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。 |
|
輸出電流設定 |
由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
|
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。OFF表示靜態電流設為動態電流的50%，ON表示靜態電流與動態電流相同。一般用途中應將 SW4 設成OFF，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.3秒左右電流自動減至50%
（實際值的55％），發熱量理論上減少65％。 |
|
信號接口 |
PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。 |
|
電機接口 |
A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
|
電源接口 |
采用直流電源供電，工作電壓范圍建議為20－50VDC，電源功率大于100W。 |
|
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
|
安裝說明 |
驅動器的外形尺寸為：118×75.5×34mm，安裝孔距為112mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
參數設定

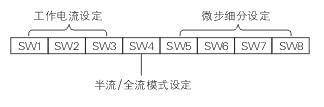

SC_M542驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：
工作電流設定
|
輸出峰值電流 |
輸出參考電流 |
SW1 |
SW2 |
SW3 |
|
1.00A |
0.71A |
ON |
ON |
ON |
|
1.46A |
1.04A |
OFF |
ON |
ON |
|
1.91A |
1.36A |
on |
off |
on |
|
2.37A |
1.69A |
off |
off |
on |
|
2.84A |
2.03A |
on |
on |
off |
|
3.31A |
2.36A |
off |
on |
off |
|
3.76A |
2.69A |
on |
off |
off |
|
4.20A |
3.00A |
off |
off |
off |
微步細分設定
|
步數/轉 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
off |
on |
on |
on |
|
800 |
on |
off |
on |
on |
|
1600 |
off |
off |
on |
on |
|
3200 |
on |
on |
off |
on |
|
6400 |
off |
on |
off |
on |
|
12800 |
on |
off |
off |
on |
|
25600 |
off |
off |
off |
on |
|
1000 |
on |
on |
on |
off |
|
2000 |
off |
on |
on |
off |
|
4000 |
on |
off |
on |
off |
|
5000 |
off |
off |
on |
off |
|
8000 |
on |
on |
off |
off |
|
10000 |
off |
on |
off |
off |
|
20000 |
on |
off |
off |
off |
|
25000 |
off |
off |
off |
off |

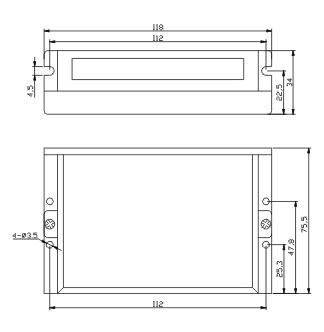

安裝尺寸
|
